Dachsternwarte
Zum Gebäude

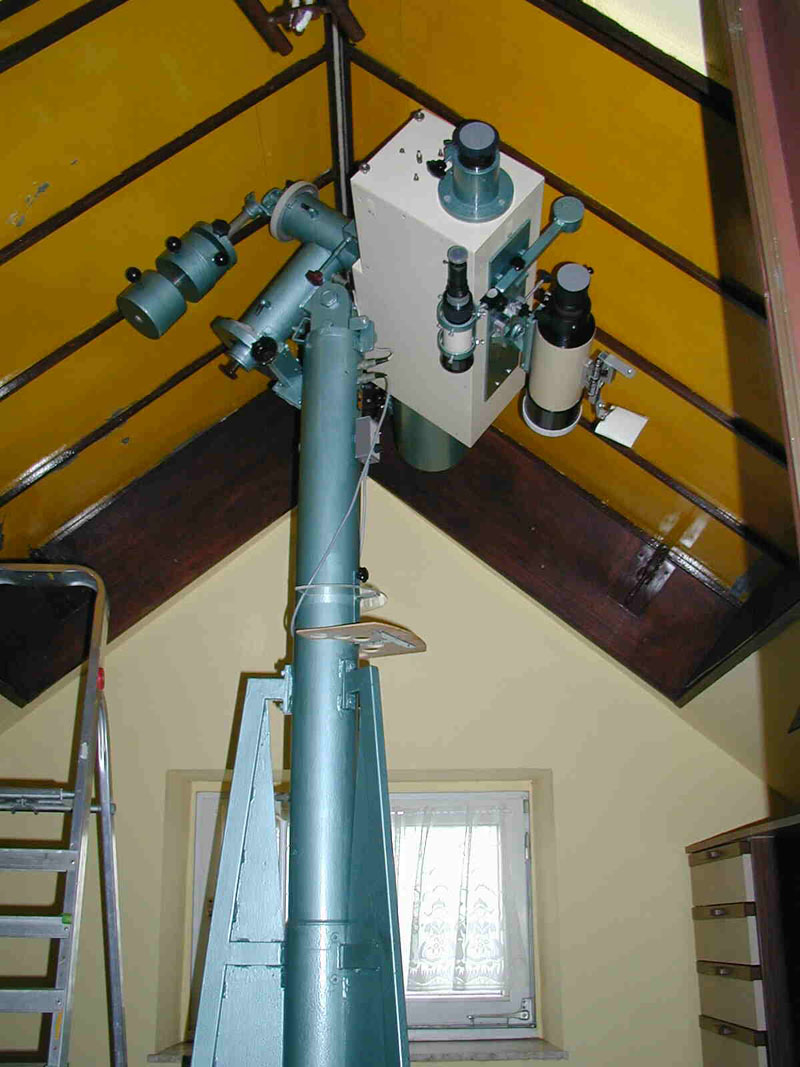

Das große Teleskop ist ein Schaer-Refraktor mit einem FH-Objektiv 150/2.250 mm. Der Strahlengang wird dabei über 2 Planspiegel mit 110 mm und 60 mm Durchmesser umgelenkt. Dadurch verkürzt sich das Teleskop von ca. 2.8 m auf ca. 1.2 m. Der Tubus hat die Abmessungen 210 x 300 x 720 mm und ist aus Alu-Winkelprofile (Bastelprofile aus dem Baumarkt) und 3 mm starkem Aluminiumblech (LKW-Planken vom Schrottplatz) hergestellt. Zum Reinigen der Spiegel wird eine Seitenwand komplett abgeschraubt. Das Objektiv und der Okularauszug sind mit je 3 Druck- und Zugschrauben justierbar. Die Spiegelhalterungen werden mit eine mittlere Schraube und einer Druckfeder, die die Halterung gegen 3 Justierschrauben zieht, gehalten. In einer Pappröhre, die an dem Okularauszug geklebt ist, befinden sich 2 Pappscheiben als Blenden. Den Durchmesser der Blenden habe ich zeichnerisch ermittelt.
Die Blenden an den Okularauszügen sind aus schwarzem Karton gefertigt. Sie sind über die Ecken eingeschnitten, zusammengezogen und wieder verklebt. Dadurch werden sie rundlich und bieten einen besseren Blendschutz. Der Sucher 8 x 50 (im Bild verdeckt) ist, je nach Beobachtungsrichtung, umstellbar. Durch den Giebel wird der Blick zum Westhorizont verdeckt, wenn dieser, wie im Bild, an der „Unterseite" sitzt. Dann kann der Sucher mit Halterung auf die „Oberseite" geschwenkt werden. Im Bild ist das Gegengewicht zu sehen (s. erstes Bild, rechts oben). Das kleine Fernrohr ist ein Refraktor 100/600 mm (Semi-Apo-Triplett, Kometenjäger). Dieses wird vorrangig mit einem Binokularansatz als „großer Feldstecher" bei geringen Vergrößerungen bis 60-fach genutzt. Die Halterung ist mit Stellschrauben um zwei Achsen feinjustierbar. Wahlweise setzte ich als Leitfernrohr bei der Fotografie meinen ersten 60 mm Refraktor ein. Kritik
Bei weiteren Fragen wenden Sie sich bitte an den Autor:
|
Die RolldachhütteBegonnen hat alles vor fünf Jahren. Meine Schwiegermutter schenkte mir ein kleines Kaufhausteleskop, ein Bresser Spiegelteleskop 76/700 mm auf azimutaler Montierung.

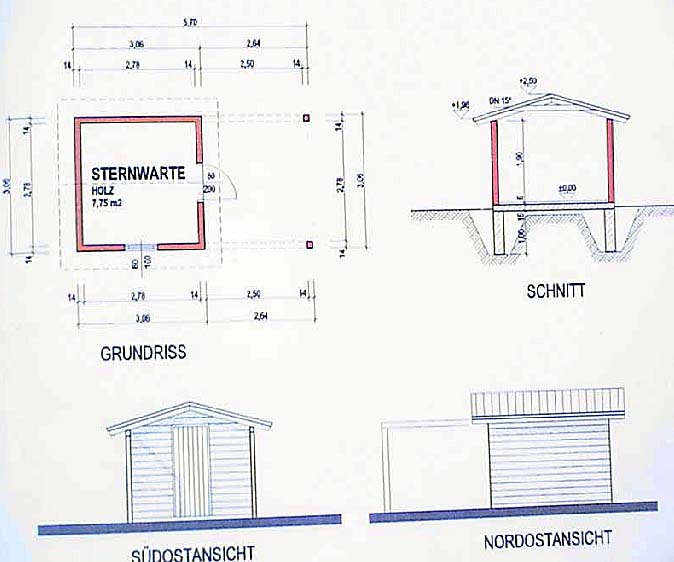

Nach reichlicher Planung und Überlegung ging ich ans Werk.

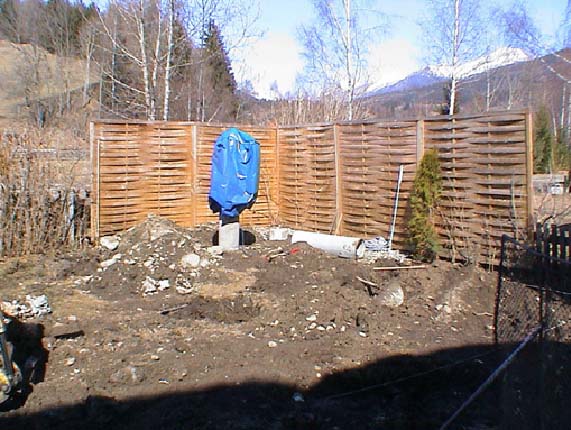

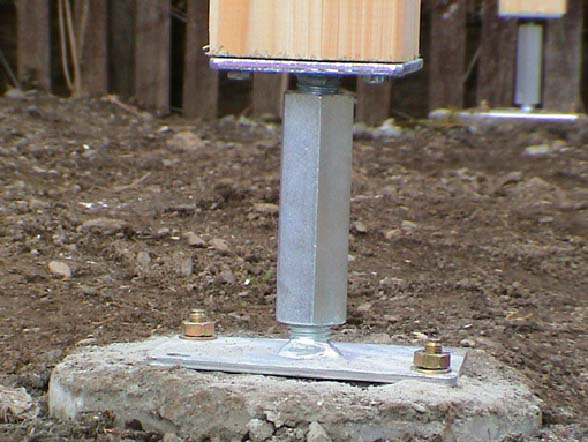

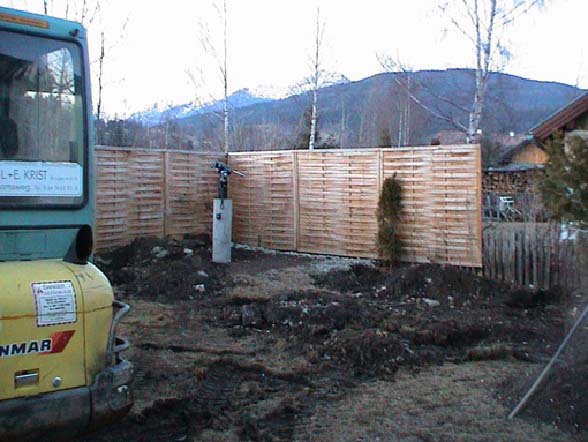

Sechs Stück Betonrohre 30 x 100 cm wurden eingegraben, ausbetoniert, mit einem Nivelliergerät die Höhe eingerichtet und in der Diagonale genau eingemessen. ![]() ![]() Die Holzkonstruktion wurde aus KVH (Konstruktionsvollholz) "Fichte gehobelt" hergestellt. Nur der Bodenkranz wurde mit Lärchenholz gefertigt.

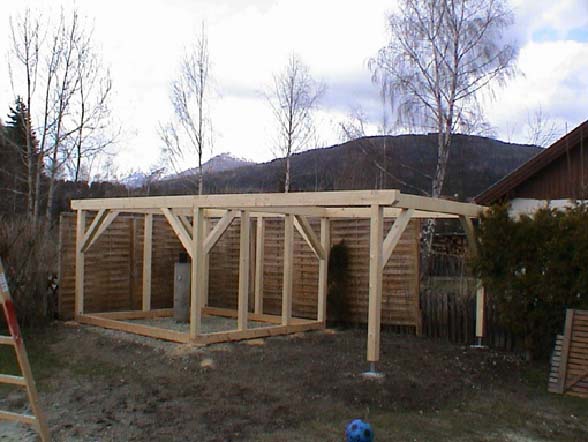

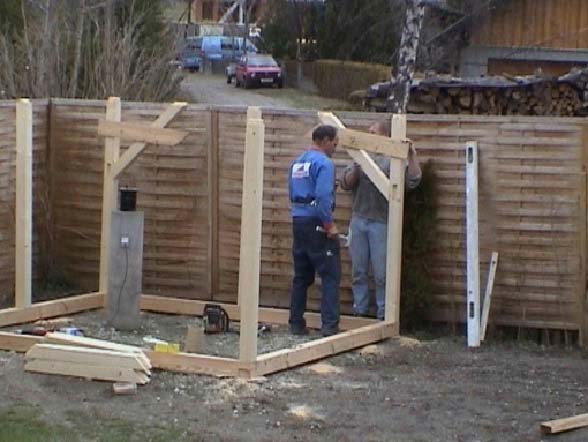

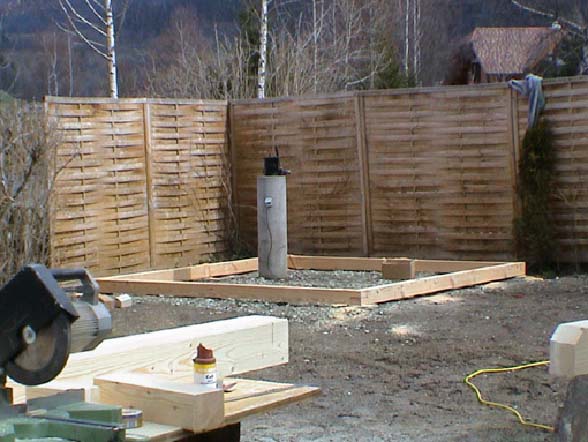

![]() ![]() Das Grundgerüst steht schon mal.

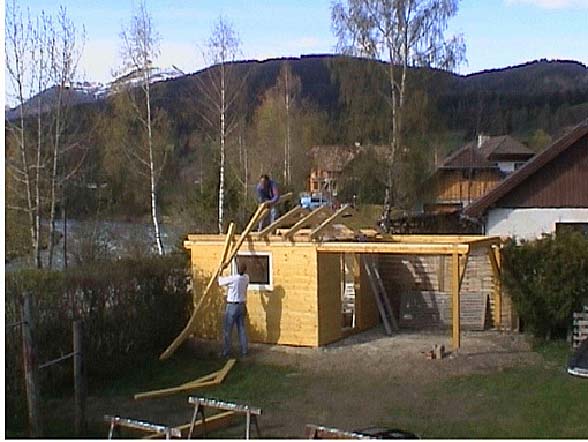

![]() ![]() Es folgt die Außenschalung und der Dachstuhl.

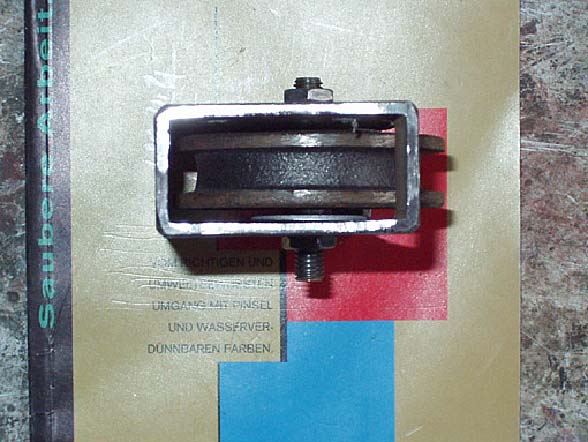

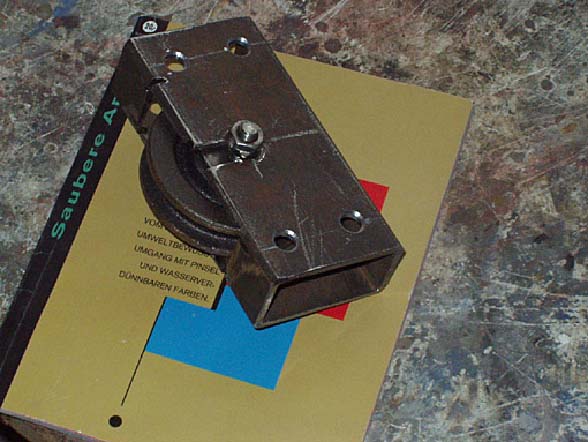

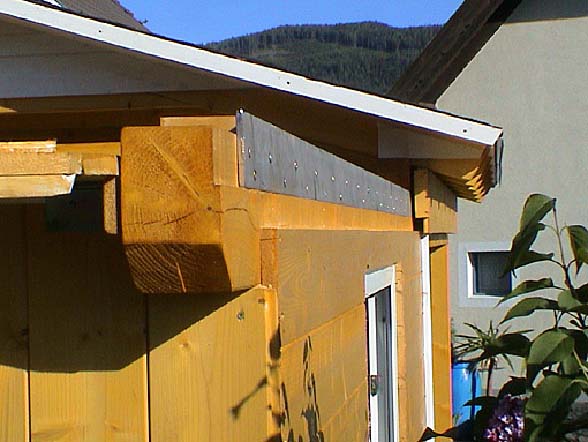

![]() ![]() ![]() Nach dem Montieren der Schiene und der Rollen kam noch die Deckschalung, die zugleich als Sturmsicherung dient.

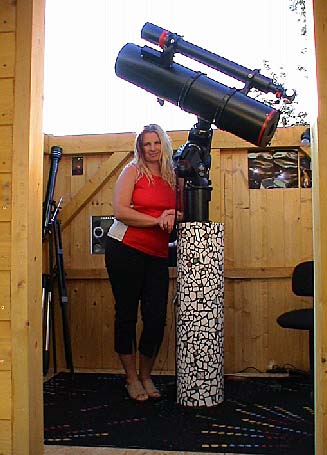

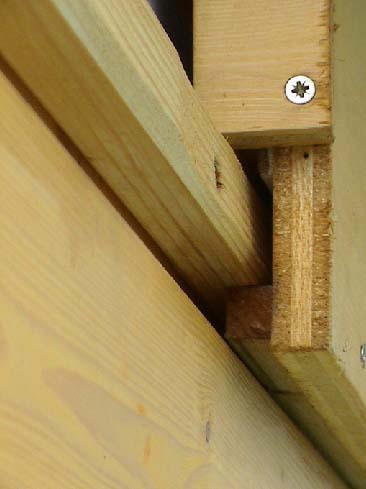

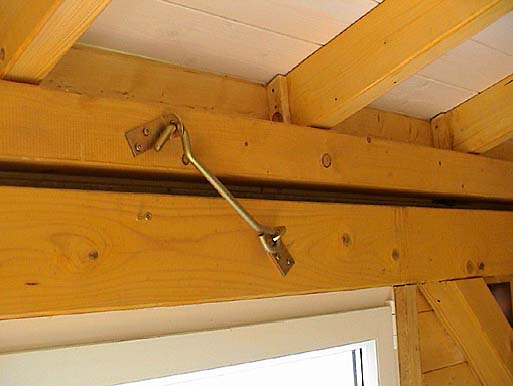

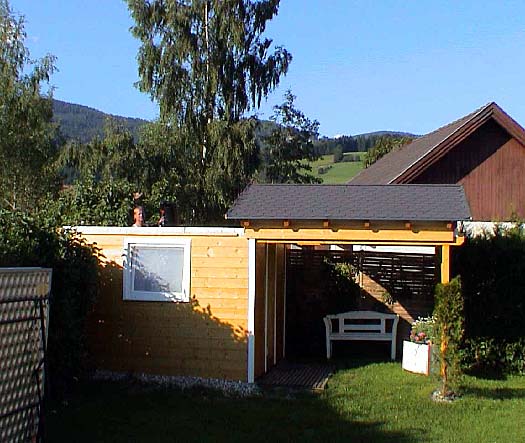

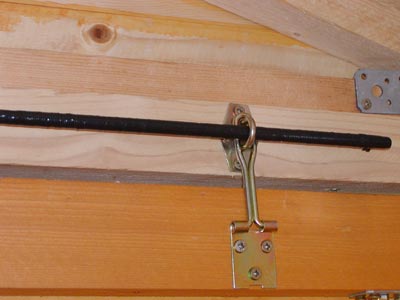

![]() ![]() ![]() Ein starker Hacken und zwei ineinanderlaufende Holzleisten dienen zur Sturmsicherung. ![]() ![]() Die Säule wurde von der künstlerischen Hand meiner Frau vervollständigt. ![]() Der Arbeitsaufwand betrug ca. 100 Arbeitsstunden, wobei mir meine Familie sehr zur Seite stand.
Download
Zu meiner Person:
Bei weiteren Fragen wenden Sie sich bitte an den Autor:
|
SternwarteEs wird wohl keinen Hobbyastronom geben, der sich nicht seine eigene Sternwarte im heimischen Garten wünscht.
Phase I - Die Grundlagen und der Bau des Hauses: Als wir in einem Werbeprospekt von einem lokalen Baumarkt sahen, dass 19 mm Nut und Feder Hölzer von 2,20 Meter Länge im Angebot waren, deckten wir uns also schon mal komplett mit genügend Holz ein.
![]() Bild 1 Phase II - Die Säule: Nachdem wir ein wenig enttäuscht waren, dass wir kein Schatz gefunden hatten, ging es ans betonieren, was aber ein paar Tage warten musste, weil es in dieser Zeit nur regnete. :-(

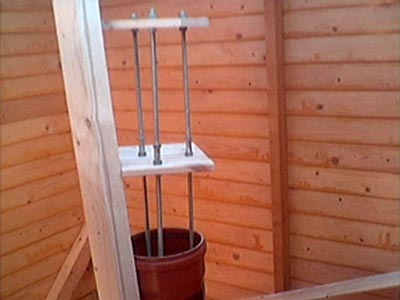

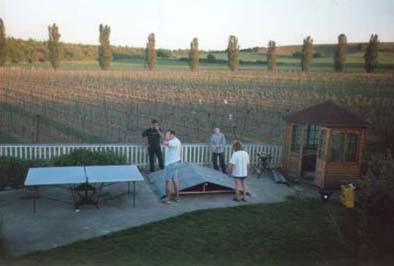

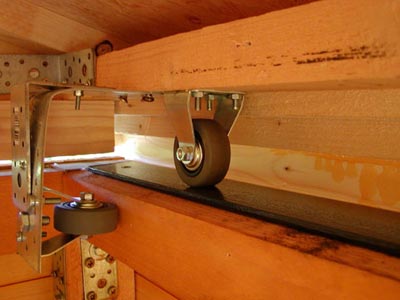

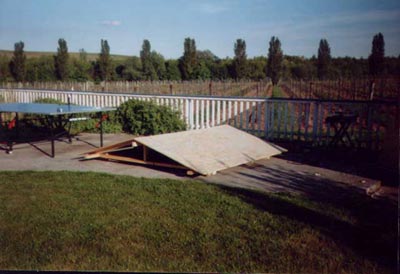

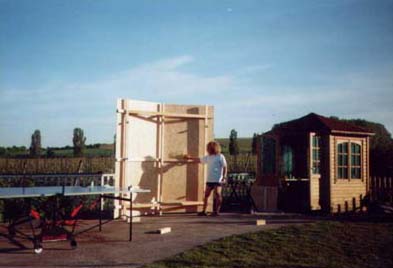

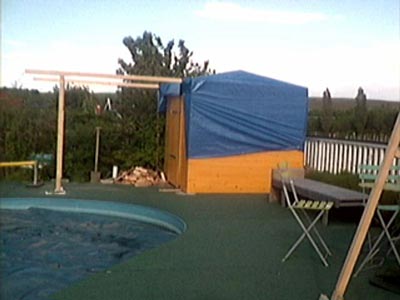

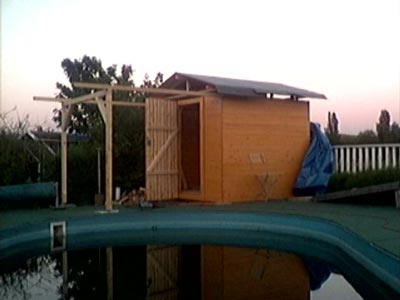

![]() Bild 2 Phase III - Das Dach und die Fertigstellung: Das Gerüst wurde aus massiven Vierkant-Balken gebaut, es muss ja schließlich das schwere Dach tragen. Wir versteiften es noch mit zusätzlichen Brettern zwischen den Winkeln. ![]() Bild 3 Nach langem Überlegen, wie wir das Dach bauen sollen, entschieden wir uns, es erst mal auf dem Boden ganz fertig zu stellen inkl. Rollen und dann erst auf das Haus zu tragen. Es wurde aus Dachkanthölzern zusammengebaut und mit 4 mm dicken Platten belegt. Nach einigen Steifigkeitstests, musste es noch einige Male verstärkt werden, was natürlich das Gewicht erhöhte. Jetzt konnte es noch an das Auffüllen der Säule gehen. Wir betonierten noch drei Gewindestäbe ein, die später die Montierung tragen sollen. Nachdem das Dach und die Säule fertiggestellt waren, mussten wir noch entscheiden, wie wir das Dach auf dem Gerüst laufen lassen sollen um vor allem im Winter gegen Eis und Schnee gerüstet zu sein. Wir kamen auf die Idee, das ganze nicht in einer U-Schiene laufen zu lassen, sondern auf einer Eisenplatte. Um gegen das Ausbrechen vorzugehen, montierten wir noch zusätzliche Rollen, die auf der Seite der Balken laufen, und das ganze in der richtigen Richtung halten (Bild 4 und 5). ![]() ![]() Bild 4 und Bild 5 Das hat den Vorteil, dass im Winter kein Eis in der U-Schiene das leichte Laufen des Daches verhindern kann. So kann man einfach den Schnee mit einem Besen wegkehren. ![]() Bild 6 Nachdem 3 Räder auf jeder Seite plus die 3 Räder die auf der Seite der Balken drangeschraubt waren, und die Dachpappe auf den 4 mm Platten drauf war, konnten wir es auf die Sternwarte drauf hiefen. Allerdings waren wir von dem hohen Gewicht der Konstruktion ein wenig Überrascht ;-). ![]() Bild 7 Dank netter Nachbarn waren schnell noch zwei Leute zusammengetrommelt. Jetzt konnte jeder eine Seite nehmen. ![]() Bild 8 Geschafft! ![]() Bild 9 Als letzte Aufgabe musste natürlich noch das Dach gegen Sturm und sonstige Unwetter geschützt werden. Wir befestigten jeweils zwei Scharniere innen an beide Dachseiten und schoben jeweils eine Gewindestange durch diese Scharniere (siehe Bild 10). So ist das Dach sehr schnell "entsichert" aber auch gegen starken Wind gesichert. Wegen zu starker Lärmbelästigung umklebten wir die Gewindestangen noch mit Isolierband. ![]() Bild 10 Nun war es Mitte Juni und wir waren schon so gut wie fertig! Das ging viel schneller als wir vorher gedacht hatten.

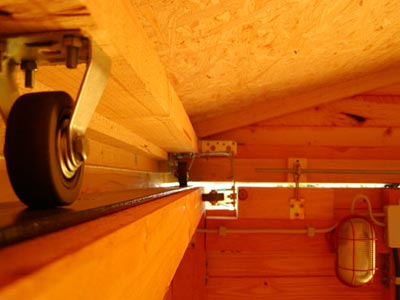

Die Konstruktion mit den 6 Rollen klappt prima! Trotz des hohen Gewichtes des Daches läuft das Dach butterweich auf den Eisenschienen und geht sogar noch mit kalten Fingern leicht ;-).

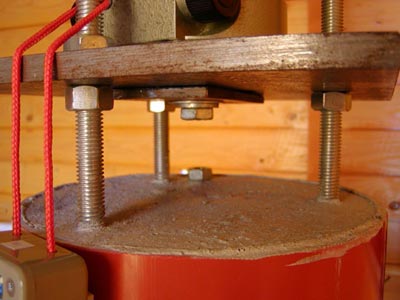

Hier noch ein paar Impressionen der Sternwarte: ![]() Detailansicht der Montierungsaufnahme

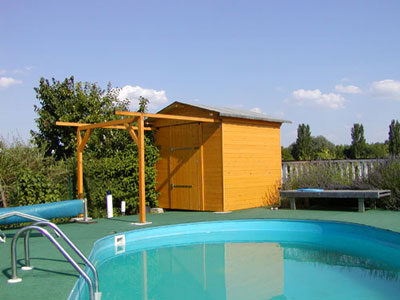

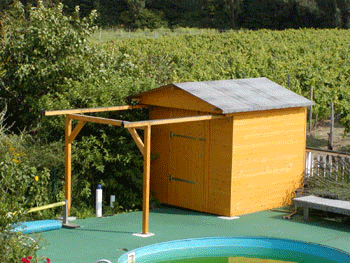

![]() Die fertige Sternwarte
